Печь «Голландка»: готовый проект и порядовка на 32 ряда для дачи и небольшого дома

«Голландка» — это компактная отопительная кирпичная печь с несколькими дымовыми каналами внутри массива. Она быстро прогревается, равномерно отдаёт тепло и подходит для дачного домика, бани с комнатой отдыха или небольшого жилого дома площадью 30-40 м². Проект с поярусной схемой кладки позволяет сложить её самостоятельно.

Эта печь давно стала классикой. Её любят за небольшой размер и за то, что она не требует сложных инженерных решений. Всё держится на простой идее: горячие газы не уходят сразу в трубу, а проходят через систему каналов и отдают тепло кирпичу. Затем стенки печи прогревают воздух в комнате.

Ниже разберём, как устроен проект: что происходит в каждой части кладки, какие материалы понадобятся и на чём чаще всего ошибаются новички.

Что входит в проект «Голландки»

В комплект входит 3D-модель в SketchUp и подробная порядовка на 32 ряда. Модель можно вращать, приближать, редактировать и проверять каждый кирпич. Порядовка в виде схем показывает, как укладывать материал ряд за рядом, поэтому печь можно собрать по готовым чертежам.

Формат SketchUp удобен тем, что проект не нужно «угадывать» по плоскому рисунку. Вы можете:

• посмотреть печь с любой стороны и в разрезе;

• подогнать размеры под свою комнату;

• перенести дверцы и поддувала, если этого требует планировка;

• заранее посчитать, сколько кирпича понадобится.

На схемах разные виды кирпича выделены цветом: тёмно-коричневый — угловые и облицовочные элементы, оранжевый и светло-оранжевый — основная кладка, светло-жёлтый — огнеупорный кирпич в зоне топки. Так проще не перепутать материалы.

Из чего состоит печь: общее устройство

Печь «Голландка» состоит из фундаментной части, зольных камер с поддувалами, топки с колосниковой решёткой, системы дымовых каналов, перекрытия и дымовой трубы с задвижкой. Каждая часть выполняет свою задачу, и все они складываются в единый тепловой контур.

Разберём устройство по этапам порядовки.

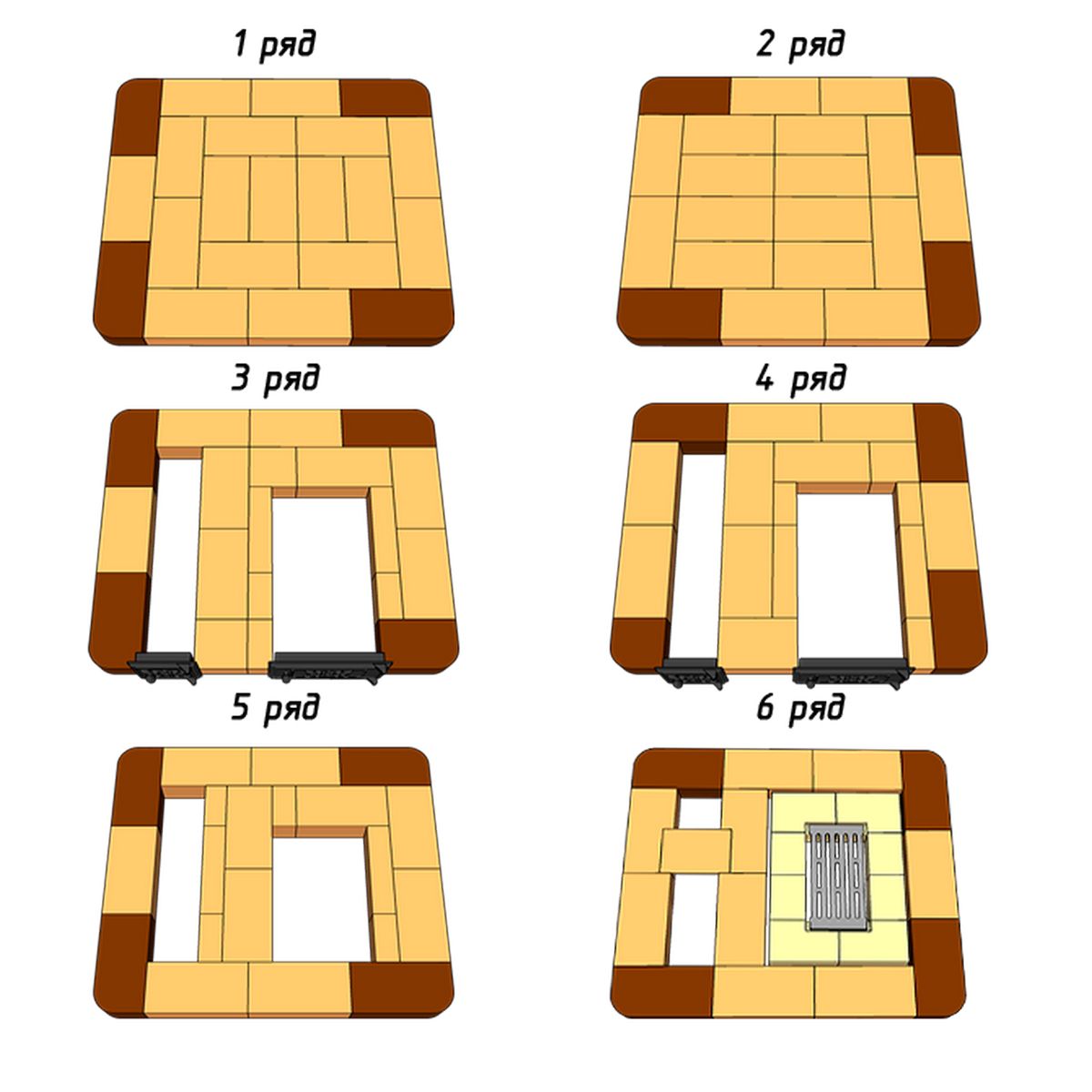

Ряды 1-2: прочное основание

Первые два ряда формируют сплошное основание печи. Кирпич укладывают плотно, без пустот, чтобы получить ровную и жёсткую опорную плоскость. От точности этих рядов зависит геометрия всей конструкции: ошибка в полсантиметра внизу к верху вырастет в заметный перекос.

На схеме видно, что по углам стоят тёмные кирпичи, а центральная часть выложена крупными элементами с разной ориентацией. Так работает перевязка швов: каждый следующий кирпич перекрывает стык нижнего. Не торопитесь на этом этапе, проверяйте уровень после каждого ряда.

Ряды 3-6: поддувала и колосниковая зона

На третьем и четвёртом рядах в кладке появляются проёмы под дверцы и зольные камеры. На шестом ряду монтируется колосниковая решётка, на которую ляжет топливо. Здесь же начинается применение огнеупорного шамотного кирпича.

Схема показывает две дверцы в нижней части. Через них вы будете убирать золу и регулировать подачу воздуха в топку. Дверцы нужно устанавливать сразу вместе с кладкой, закрепляя проволокой или анкерами и оставляя зазор на температурное расширение металла.

К шестому ряду контур топки уже определён. Решётка ложится в подготовленные гнёзда с небольшим зазором по краям, иначе при нагреве она может «заклинить» и повредить кладку.

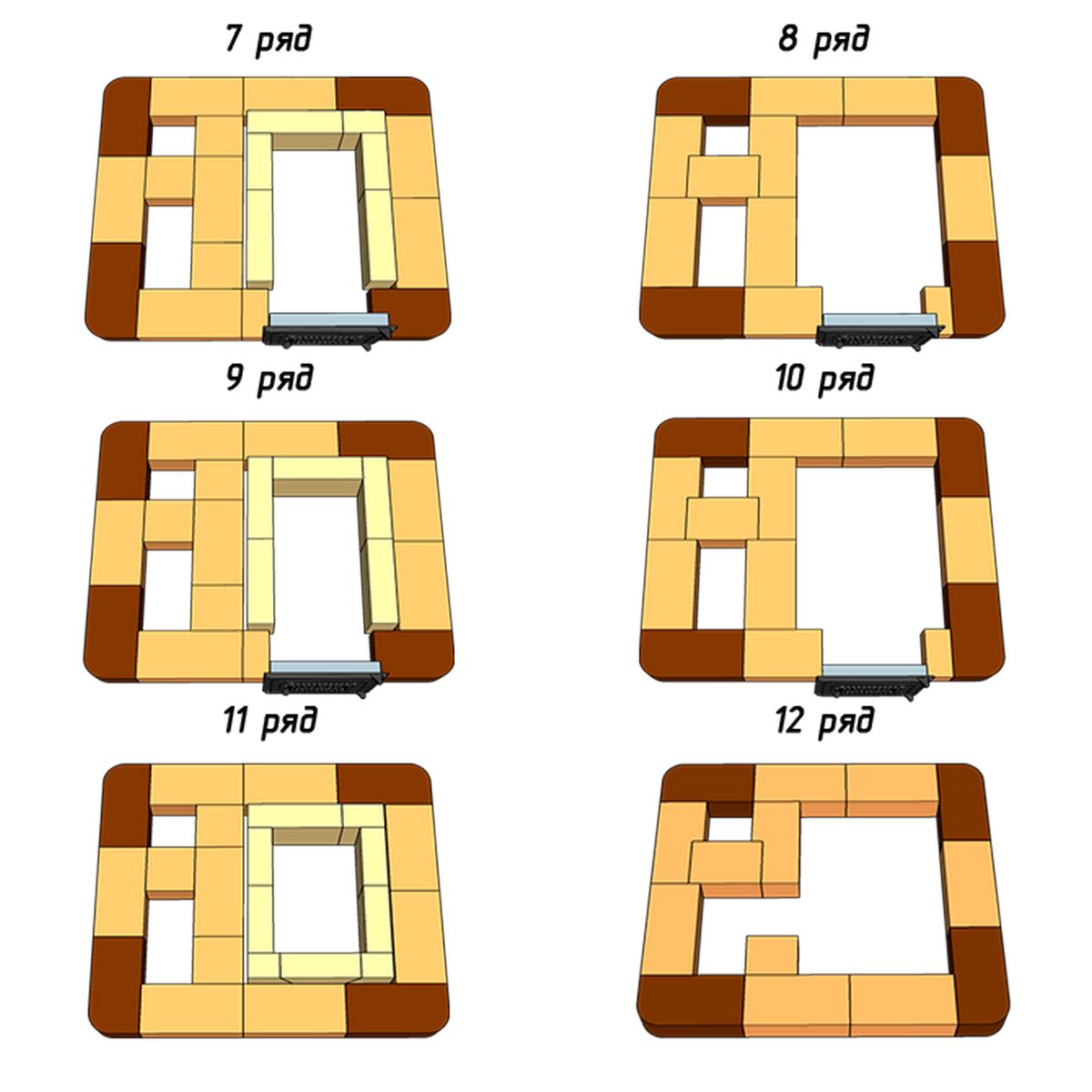

Ряды 7-15: топка и огнеупорная футеровка

С седьмого по пятнадцатый ряд выкладывается топочная камера. Её стенки облицовывают шамотным кирпичом, который выдерживает температуру горения и не растрескивается от перепадов. Обычный красный кирпич в этой зоне применять нельзя: он быстро разрушится.

Светло-жёлтые элементы на схемах как раз показывают огнеупорную часть. Обратите внимание, что футеровка не соприкасается намертво с наружной кладкой: между ними нужен зазор. Когда шамот нагревается, он расширяется иначе, чем обычный кирпич. Если зажать его без запаса, кладка начнёт трескаться.

На 7-11 рядах видна топочная дверца и постепенное формирование стенок. На 12-м ряду схема меняется: часть камеры перекрывается, и газам задаётся направление движения. К 13-15 рядам топка закрывается сверху, а наружный контур продолжает расти.

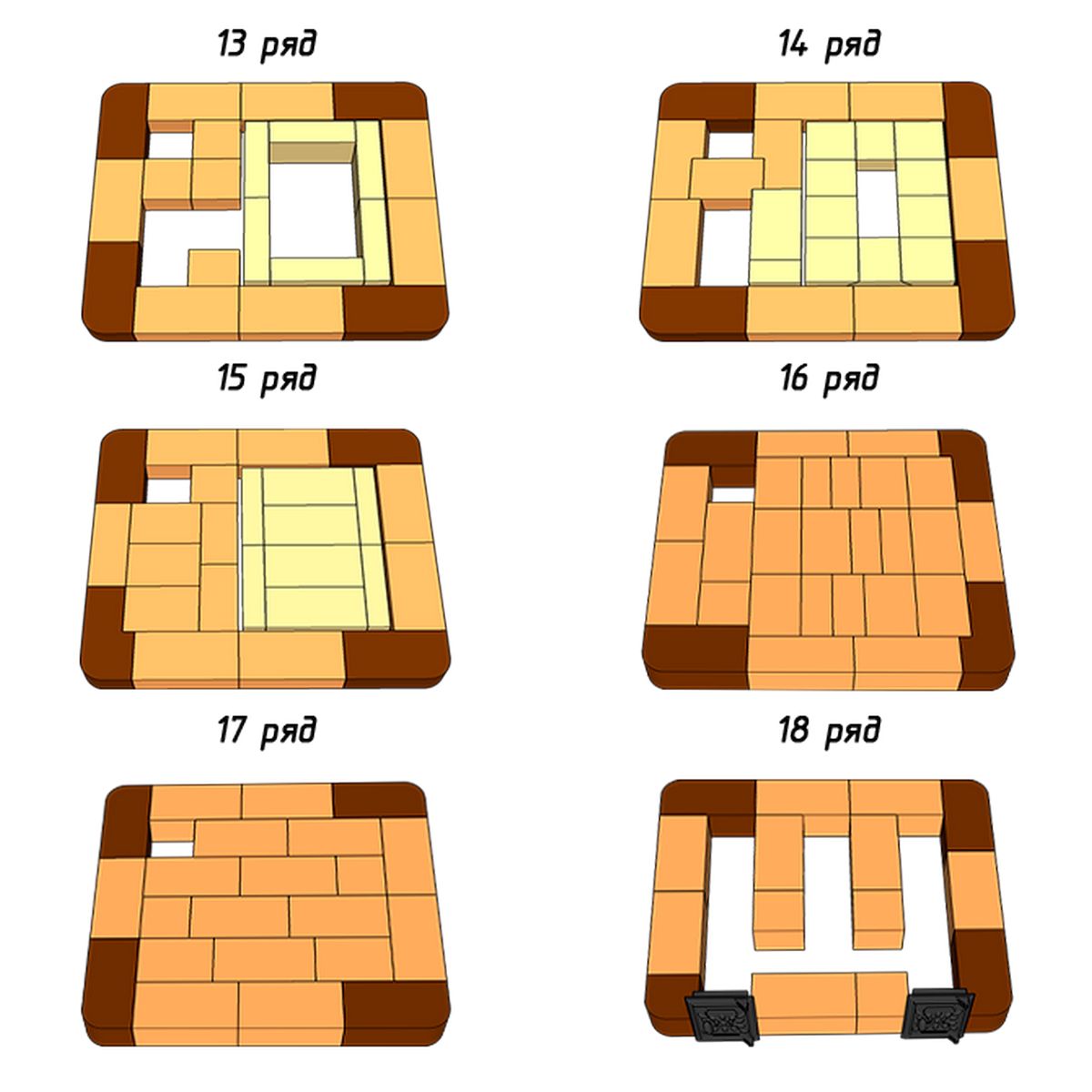

Ряды 16-18: перекрытие топки и выход в каналы

Шестнадцатый и семнадцатый ряды формируют перекрытие над топкой, а восемнадцатый открывает путь к дымовым каналам. На этом этапе появляются две чистящие дверцы, через которые позже можно удалять сажу.

Перекрытие — одна из самых ответственных частей. Кирпичи здесь укладываются плотно, швы заполняются раствором полностью. Любая щель — это возможный прорыв дыма в помещение.

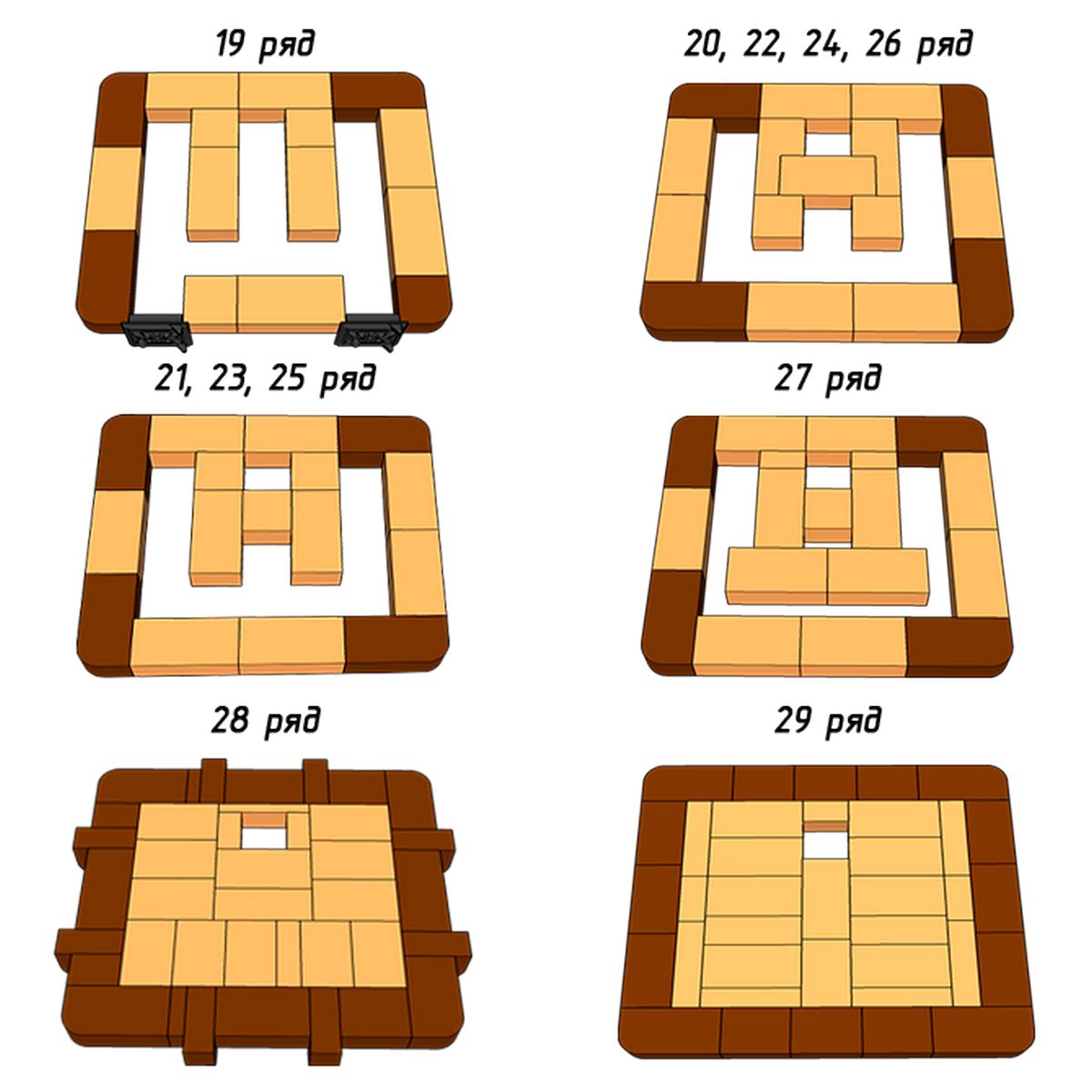

Ряды 19-27: система дымовых каналов

С 19-го по 27-й ряд внутри печи выкладываются вертикальные каналы, по которым горячие газы поднимаются и опускаются, отдавая тепло кирпичу. Чем длиннее путь газов, тем полнее печь использует энергию дров и тем меньше тепла уходит в трубу.

На схеме эти ряды выглядят как буква «Ш» или «П»: по центру стоят вертикальные перегородки, по бокам остаются свободные проходы. Ряды 20, 22, 24, 26 и 21, 23, 25 повторяют друг друга, но со смещением. Это не повторение ради повторения, а перевязка швов, которая делает стенки прочными.

Каналы должны быть чистыми и гладкими внутри. Капли раствора, торчащие внутрь, создают сопротивление тяге и потом собирают сажу. Выдавленный раствор лучше сразу снимать мастерком или влажной тряпкой.

Ряды 28-29: перекрытие каналов

Двадцать восьмой и двадцать девятый ряды закрывают систему каналов сверху. На схеме 28-го ряда видны металлические элементы, которые усиливают перекрытие и воспринимают нагрузку от верхней части печи.

Здесь важно соблюдать проектные размеры и не экономить на армирующих деталях: перекрытие работает на нагрузку и постоянно нагревается.

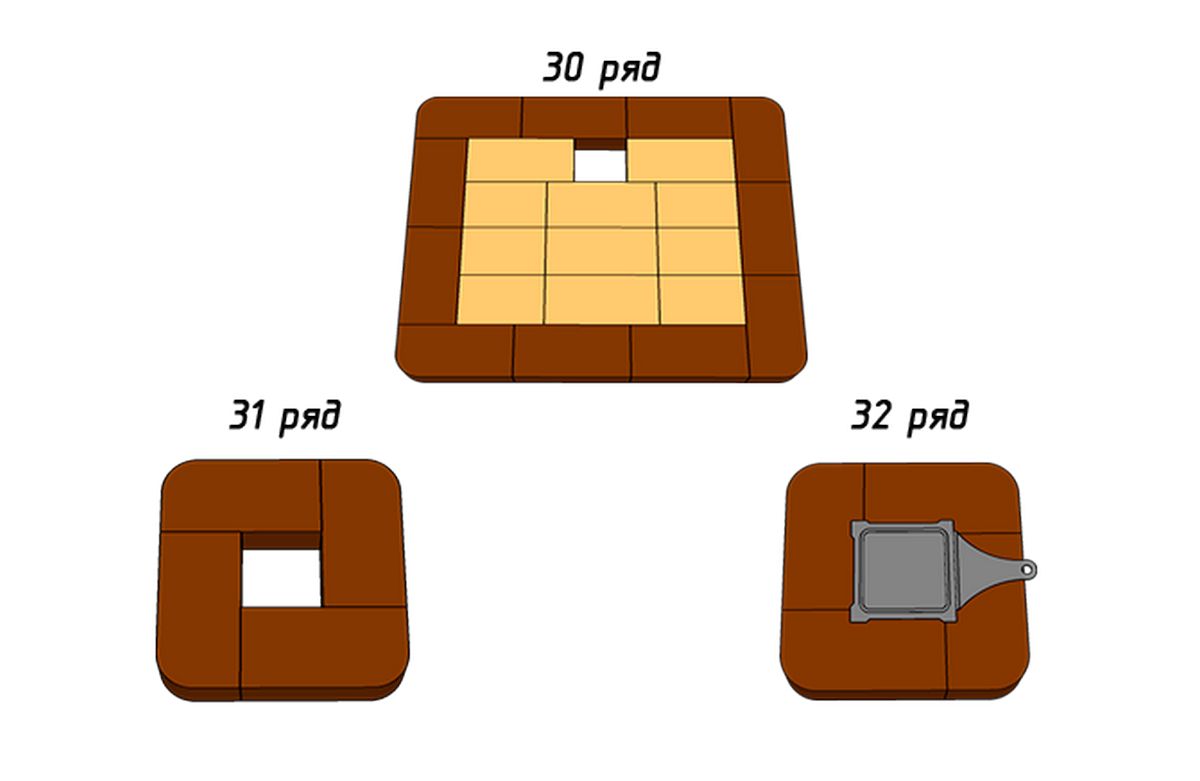

Ряды 30-32: шея, дымоход и задвижка

Последние три ряда сужают печь к дымовому отверстию. На 30-м и 31-м рядах формируется выход в трубу, на 32-м устанавливается задвижка. Она позволяет регулировать тягу и сохранять тепло в печи после топки.

Задвижку закрывают только после полного прогорания дров, когда не осталось синего огонька и тлеющих углей. Иначе в помещение может попасть угарный газ.

Какие материалы понадобятся

Для «Голландки» нужны красный керамический кирпич для основной кладки, шамотный кирпич для топки, чугунные дверцы и колосниковая решётка, стальная задвижка, глиняно-песчаный или готовый печной раствор и армирующие элементы для перекрытий.

Главное преимущество проекта в том, что всё это продаётся в обычных строительных магазинах. Перед закупкой стоит составить смету по модели в SketchUp и добавить запас в 5-10% на подрезку и брак.

Отдельно подумайте о фундаменте и защите пола: печь тяжёлая, и стандартное перекрытие может не выдержать нагрузку.

Пять частых ошибок при самостоятельной кладке

1. Кладка «на глаз» без сухой примерки. Каждый ряд сначала выкладывают без раствора, чтобы проверить, как ложатся кирпичи.

2. Толстые швы. Для печей их делают тонкими, как правило около 3-5 мм, иначе раствор будет трескаться при нагреве.

3. Нет зазора между шамотом и обычным кирпичом. Тепловое расширение разрушит стенку.

4. Быстрая первая топка. Печь сушат несколько дней небольшими закладками дров, иначе влага из раствора вызовет трещины.

5. Экономия на дымоходе. Плохая тяга сводит на нет всю работу печи.

Часто задаваемые вопросы

Сколько квадратных метров отапливает «Голландка»?
Проект рассчитан на помещения 30-40 м². Для большей площади потребуется более мощная конструкция или дополнительный источник тепла.

Можно ли изменить проект под свою комнату?
Да, модель в SketchUp редактируется: можно менять расположение дверец, облицовку и некоторые габариты. Но каналы и размеры топки лучше не трогать без консультации специалиста.

Нужен ли опыт, чтобы сложить такую печь?
Базовые навыки кладки желательны. Порядовка помогает, но печное дело требует аккуратности и понимания, как работают тяга и тепловые расширения.
